所在位置:首頁  > 產品中心PARKER︱派克液壓元件

DUR*L06系列板式2通比例調速閥 流量控制閥

更新時間:2013-07-14 點擊數:1658

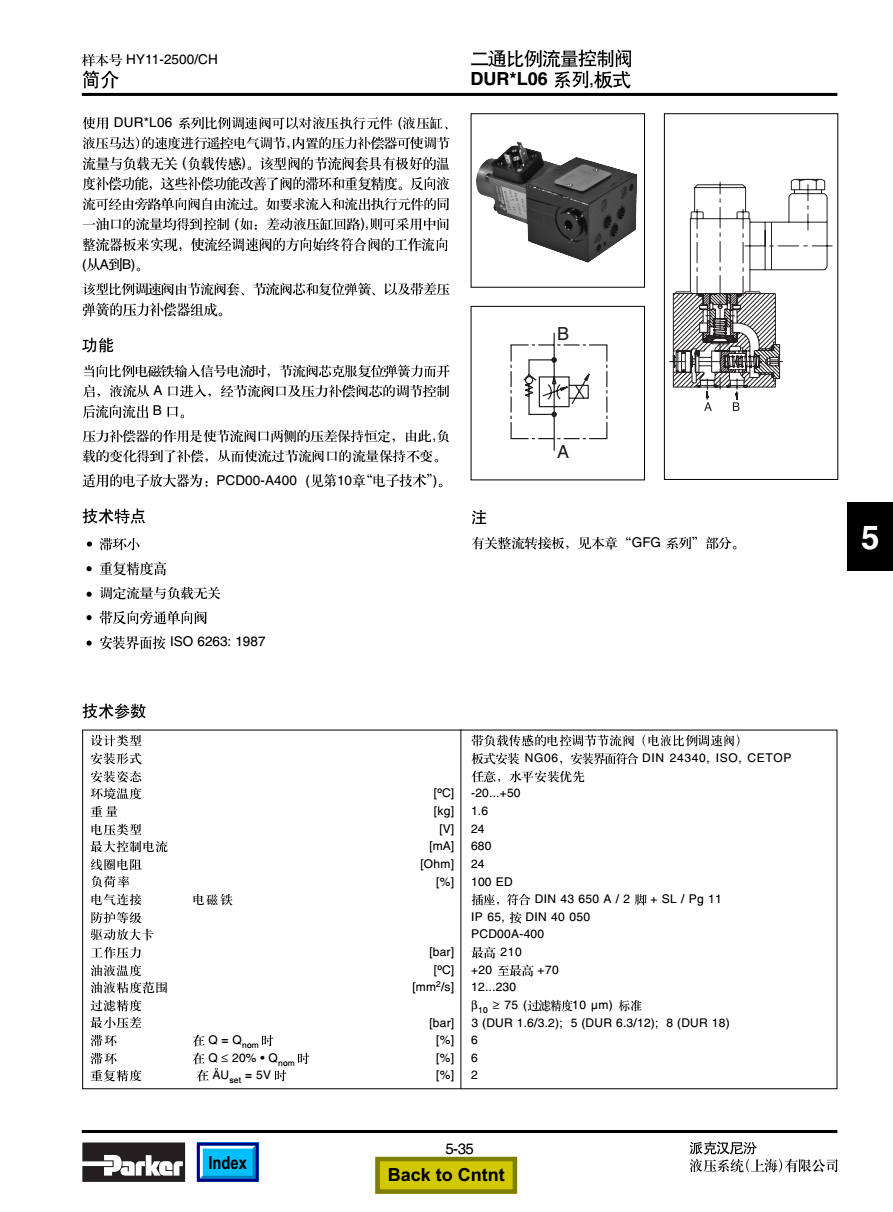

DUR*L06系列板式2通比例調速閥 流量控制閥

DUR系列比例調節閥 流量調節閥 液壓閥 二通比例流量控制閥 板式調節閥

使用DUR系列比例調速閥可以對液壓執行元件(液壓缸,液壓馬達)的速度進行遙控電氣調節,內置的壓力補償器可使調節流量與負載無關(負載傳感)。該型閥的節流閥套具有極強的溫度補償功能,這些補償功能改善了閥的滯環和重復精度。反向液流可經由旁路單向閥自由流過。如需要流入和流出執行元件的同一油口的流量均得到控制(如:差動液壓缸回路),則可采用中間整流器板來實現,使流經調速閥的方向始終符合閥的工作流向。

該型比例調速閥由節流閥套、節流閥芯和復位彈簧,以及帶差壓彈簧的壓力補償器組成。

功能:當向比例電磁鐵輸入信號電流時,節流閥芯克服復位彈簧力而開啟,液流從A口進入,經節流閥口及壓力補償閥芯的調節控制后流向流出B口。

壓力補償器的作用是使節流閥口兩側的壓差保持恒定,由此,負載的變化得到了補償,從而使流過節流閥口的流量保持不變。

適用的電子放大器為:PCD00A-400

技術特點:

滯環??;

重復精度高;

調定流量與負載無關;

帶反向旁通單向閥;

安裝界面按ISO6263 1987


技術參數:

技術類型:帶負載傳感的電控調節節流閥 電液比例調速閥;

安裝形式:板式安裝NG06

環境溫度:-20-+50攝氏度;

重量:1.6kg

電壓類型:24V

負荷率:100%

防護等級:IP54

工作壓力:最高210bar



DUR*L06系列二通比例流量控制閥


作為NG06規格, 極其精密和靈敏的比例流量控制閥, DUR*L06注定適用于機械加工機床, 這類機床中, 小流量必須得到精確的控制。該閥配置有內置單向閥, 用以旁通反向回流。


DUR*L06系列二通比例流量控制閥用于進行A到B的壓力補償流量調節。該系列閥內置有反向旁通單向閥, 若需對一個執行機構實施進油及回油調速控制, 可使用整流板。


功能

當向電磁鐵施加一個電流信號, 節流閥芯將克服復位彈簧力而開啟, 流經的流量受壓力補償閥芯的調節并流出油口 B。


通過壓力補償閥芯的輔助調節, 節流窗口上的壓降將保持為恒定, 這樣, 負載壓力的變化得到了補償, 同時流量可保持恒定。


與數字電子控制模塊 PCD00A-400 配合使用, 可以對閥的控制參數進行保存、修改及復制。


特點

? 滯環小

? 重復性高

? 控制流量與負載無關

? 帶反向旁通單向閥

? 安裝面尺寸符合ISO 6263

? 5檔流量:1.6, 3.2, 6.3, 12.0, 18.0 L/min


優勢

? 非常精確和靈敏的小流量控制

? 交付周期短


市場和應用

? 特別適用于加工機床


注釋

整流板及安裝底板見所附的樣本 PDF 文件之末尾的 "輔件"。


性能特點


標稱尺寸 NG06

啟動 電磁鐵

安裝方式 Subplate mounting

系列型號 Flow valve

重量 (KG) 1.6

主體樣式 帶單向閥

電壓 (V/A) 24 / 0.68

操作樣式 導向

型號列舉:

DUR3E15

DUR6,3L06PKA1

DUR3,2L06PKA1

DUR18L06PKA1 DUR18L06PKA1

DUR25L06LKA1

DUR12L06PKA1

DUR12L06PK11 DUR12L06PK11

DUR18L06PK11 DUR18L06PK11

DUR6,3L06PK11 DUR6,3L06PK11

DUR1,6L06PK11 DUR1,6L06PK11

DUR1,0L06LKA1 DUR1,0L06LKA1

DUR3,2L06PK11 DUR3,2L06PK11

DUR1,6L06PKA1
